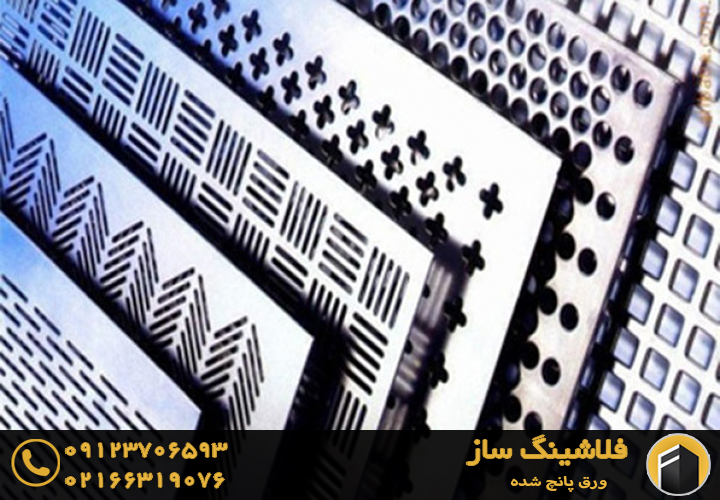

ورق پانچ شده

طی فرایندهای مختلف با استفاده از دستگاه های مخصوص سطح ورق های فلزی را به شکل های مختلف برش میزنند و حفره هایی در سطح فلز ایجاد میکنند؛ نتیجه این فعالیت ها ساخت ورق پانچ شده یا ورق مشبک است. این ورق ها کاربرد بسیاری در صنعت، ساخت و ساز، معماری، شهر سازی و … دارند. با توجه به کاربرد ورق پانچ شده، برای ساخت این ورق ها از ورق های فلزی با جنس های مختلف استفاده میشود. برای بررس نحوه ساخت ورق پانچ شده، ویژگی ها و کاربرد این ورق ها همراه فلاشینگ ساز باشید.

نحوه ساخت ورق پانچ شده

ساخت ورق پانچ شده با استفاده از روش دستی و دستگاه CNC و پانچ زدن روی ورق های فلزی انجام میشود.

روش دستی: در حدود 150 سال پیش کارگران معدن با استفاده از میخ بر سطح فلزات سوراخ هایی ایجادکرده و از آن ورق های سوراخ شده در معادن استفاده میکردند. امروزه پانچ کردن یا به اصلاح پرفورمینگ با استفاده از دستگاه هایی که حساسیت میلیمتری دارند، انجام میشود.

دستگاه :(Computer Numerical Control) CNC دستگاه CNC یک ماشین ساده کنترل عددی می باشد، که با استفاده از اعداد و کدهای داده شده به دستگاه بصورت خودکار و به درستی طرح های داده شده را به اجرا در می آورد. این دستگاه به یک مینی کامپیوتر مجهز است که واحد کنترلگر دستگاه محسوب میشود؛ با استفاده از این دستگاه پیام های لازم برای برش به دستگاه ارسال میشوند. این دستگاه یا ربات قابلیت ایجاد حفره هایی با سایز 80 میلی متر با دقتی میلیمتری در اشکال مختلف منظم و نامنظم هندسی را در ورق هایی با ضخامت 0.5 الی 12 میلی متر را دارد.

 گاهی برای رسیدن به شکل مورد نظر، ورق را خم کاری میکنند؛ در صورتی که این خم کاری ها بدون دانش کافی و دستگاه های مناسب انجام شود، ابعاد ورق تغییر کرده و از حالت استاندارد خارج میشود.



انواع ورق پانچ شده

انواع ورق پانچ شده

برای ساخت ورق فلزی از مواد اولیه مختلفی استفاده میشود، این تنوع باعث ایجاد انواع ورق فلزی میشود. استفاده از انواع ورق فلزی در ساخت ورق پانچ شده باعث ایجاد تنوع در ورق های پانچ شده، میشود؛ که برخی از ورق ها محبوبیت و کاربرد بیشتری از ورق های دیگر دارند. با توجه به تنوع بالای این ورق ها، همراه ما باشید برای بررسی پرمصرف ترین ورق های پانچ شده:

ورق پانچ فولادی

ورق های فولادی طی فرایندهای نورد سرد و نورد گرم تولید میشوند، این ورق ها قابلیت پانچ شدن را دارند و با پانچ کردن آن ها، ورق پانچ با کیفیت فولادی تولید میشود. استفاده از روش ساخت نورد گرم و سرد باعث ایجاد تفاوت در ورق گرم و ورق سرد فولادی میشود؛ این تفاوت ها در ورق پانچ شده نیز ظاهر میشوند:

  • ورق پانچ ساخته شده از ورق های تولیدی با روش نورد گرم در برابر دما و ضربه مقاومت بیشتری دارند.
  • ورق پانچ ساخته شده از ورق های تولیدی با روش نورد سرد، در مقابل رطوبت و فرسایش مقاوم تر هستند.

ورق پانچ گالوانیزه (سفید)

در حقیقت ورق گالوانیزه، نوعی ورق فولادی محسوب میشود؛ با انجام فرایند گالوانیزاسیون و روی اندود کردن ورق های فولادی، روکشی از جنس فلز روی بر سطح فلزات فولادی ایجاد میشود، این تغییر ظاهری نبوده و در مقاومت این فلزات نیز تفاوت هایی حاصل میشود؛ تفاوت های ایجاد شده در این ورق ها باعث به وجود آمدن نوع جدیدی از ورق های فولادی به نام ورق گالوانیزه شده است. با پانچ کردن ورق های گالوانیزه، ورق پانچ گالوانیزه یا ورق سفید ساخته میشود؛ که مقاومت بالایی در برابر زنگ زدگی، خوردگی و پوسیدگی دارد.

ورق پانچ گالوانیزه رنگی

با استفاده از روش گالوانیزاسیون، ورق گالوانیزه تولید میشود؛ پس از تولید ورق گالوانیزه با استفاده از رنگ های گوناگون الکترواستاتیک، لایه ای از رنگ بر سطح فلز پوشش دار ایجاد میشود؛ تولید ورق رنگی با رنگ آمیزی ورق گالوانیزه انجام میشود. با پانچ کردن ورق گالوانیزه رنگی، ورق پانچ رنگی تولید شده که علاوه بر زیبایی، خصوصیات فیزیکی ورق گالوانیزه را دارند و میتوان از آن ها در نقاط مرطوب و خورنده استفاده کرد.

ورق پانچ شده استیل

ورق پانچ استیل

استیل یکی از بهترین فلز موجود در کره زمین است که با استفاده از فولاد کم کربن ساخته میشود. فلز استیل در محیط های مرطوب و خوردنده مقاومت بالایی دارد. ساخت ورق پانچ شده از ورق استیل طرفداران بسیاری در صنایع مختلف  مانند: صنایع تولید انرژی، دارویی، غذایی، آب رسانی و پتروشیمی خواهد داشت.

ورق پانچ روغنی (نورد سرد)

ورق فولاد ساخته شده با روش نورد سرد، ورق روغنی نام دارد. ورق سرد یا ورق روغنی برخلاف انواع ورق گرم، ظاهری صاف و صیقلی داشته و در مقابل رطوبت و پوسیدگی مقاومت بیشتری دارد. ورق پانچ ساخته شده از ورق روغنی در قسمت هایی از صنایع که زیبایی بصری در کنار مقاومت ورق اهمیت فراوانی دارد، استفاده میشود.

ورق پانچ آجدار

ورق آجدار نیز نوعی ورق فولادی بوده که برآمدگی ها و آج هایی منظور اعمال اصطحکاک در سطح ورق فلزی ایجاد شده است. با استفاده از ورق های پانچ آجدار میتوان در مکان های صنعتی و غیر صنعتی که سطحی لغزنده دارند مانند: پله های فرار، راه، ماشین آلات و دستگاه های صنعتی و … استفاده کرد.



ابعاد ورق پانچ شده

ابعاد ورق پانچ شده

ورق پانچ شده ابعاد گوناگونی دارند؛ که این گوناگونی نشات گرفته از جنس ورق مورد استفاده و شرکت سازنده است. ابعاد پرکاربرد ورق پانچ شده به شرح زیر است:

ابعاد ورق پانچ گالوانیزه: این ورق ها ضخامتی برابر 0.2 الی 8 میلیمتر دارند.

ابعاد ورق پانچ روغنی: تنوع این ورق ها در برابر انواع ورق گرم کم تر بوده و ضخامتی در حدود 0.5 الی 1.5 میلیمتر دارند.

ابعاد ورق پانچ سیاه: این ورق ها ابعاد متنوع بسیاری دارند و ضخامت در ورق سیا پانچ شده در حدود 0.2 الی 200 میلیمتر است.

قالب های ورق پانچ شده

برای ساخت ورق پانچ شده با استفاده از دستگاه CNC از قاب های خاصی استفاده میشود، که ابعاد مخصوص به خود را دارند:

  • قالب اشکال مختلف هندسی
  • قالب های گرد با قطر 3 الی 80 میلیمتر
  • قالب های شش ضلعی با ضلع های 6 الی 60 میلیمتر
  • قالب های چهارگوش از 5 در 5 میلیمتر الی 80 در 80 میلیمتر
  • قالب های لوبیایی با قطرهای 2 در 25 میلیمتر الی 40 در 100میلیمتر

ورق پانچ استیل

چشمه های ورق پانچ شده

چشمه ها همان حفره ها هستند که بر سطح فلز نقش میبندند؛ انواع ورق های فلزی را میتوان به شکل های زیر برش زد:

  • ورق پانچ لوزی
  • ورق پانچ مربعی
  • ورق پانچ مثلثی
  • ورق پانچ لوبیایی
  • ورق پانچ دایره ای
  • ورق پانچ گشنیزی
  • ورق پانچ ذوزنقه ای
  • ورق پانچ مستطیلی
  • ورق پانچ لانه زنبوری

ویژگی های ورق پانچ شده

ویژگی های خاص و مخصوص ورق های پانچ شده، باعث محبوبیت این ورق ها شده است:

  • این ورق ها از هدایت صوت بالایی برخوردارند.
  • سطح رویی ورق پانچ شده، استحکام بالایی دارد.
  • در فرایندهای فیلترینگ و تصویه کاملا موفق عمل میکنند.
  • این ورق ها در مقابل ضربه و دماهای بالا مقاومت بالایی دارند.
  • سطح ورق پانچ شده ضد لغزش بوده و برای ایجاد اصطحکاک در محیط های لغزنده بسیار مناسب هستند.



کاربرد ورق پانچ شده

کاربرد ورق های پانچ شده

ورق های پانچ شده کاربرد وسیعی در صنعت های مختلف، هنر و معماری دارند. که بخش از آن ها را در ادامه بررسی خواهیم کرد:

  • ساخت وسایل دکوراتیو
  • ساخت وسایل کشاورزی
  • ساخت قطعات لوازم خانگی
  • ساخت ایستگاه های اتوبوس
  • استفاده در تولید صنایع فلزی
  • ساخت سقف و دیوارهای آسانسور
  • ساخت حفاظ هواکش در موتورخانه ها
  • استفاده در صنایع پرورش ماهی و آبزیان
  • ساخت درب های ورودی منازل و پارکینگ ها
  • استفاده در معماری: ساخت سقف، پارتیشن، سایه بان و …
  • ساخت حفاظ برای نیروگاه های برق و دکل های مخابراتی
  • استفاده در صنایع شیمیایی: ساخت انواع فیلتر، سانترفیوژها، و …
  • استفاده در شهر سازی: ساخت انواع مبلمان شهری، سطل زباله و …
  • استفاده در صنایع تولید انرژی: خالص کننده گازها، صفحه های شستشوی زغال سنگ و …
  • استفاده در صنایع غذایی: ساخت ماشین آلات خشک کن حبوبات و سبزیجات، بو دادن مواد غذایی مانند قهوه، استفاده در دانه بندی کردن مواد غذایی و …
  • و …

قیمت و خرید ورق های پانچ شده

برای خرید ورق های پانچ شده ابتدا کاربرد و ابعاد ورق، محاسبه و در نظر گرفته میشود؛ سپس مناسب ترین نوع ورق پانچ شده انتخاب و خریداری میشود. ورق های پانچ شده ابعاد و جنس های مختلفی دارند که باعث ایجاد تنوع در قیمت ورق پانچ شده، شده است. با توجه به نوسانات قیمت در بازار نمیتوان قیمت ثابتی برای این محصولات در نظر گرفت، جهت اطلاع از قیمت های به روز این محصولات به سایت فلاشینگ ساز مراجعه فرمایید.

 درصورت نیاز به دریافت راهنمایی و مشاوره از کارشناسان فلاشینگ ساز، خرید و ثبت سفارشات با شماره های درج شده تماس حاصل فرمایید.

  • ورق پانچ شده به چند روش ساخته میشود؟
  • دلیل تنوع در ورق پانچ شده چیست؟
  • ویژگی ورق پانچ ساخت شده با ورق گرم چیست؟
  • ویژگی ورق پانچ ساخته شده با ورق سرد چیست؟
  • ورق گالوانیزه رنگی چگونه تولید میشود؟
